多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，具有完成电量测量、电能计量、数据显示、采集及传输等功能，多功能电力仪表广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，测量精度为0.5级，有可实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU协议。适用于配电柜、智能楼宇。

特性

测量：三相电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能

计量：正反向有功电能，感性容性无功电能

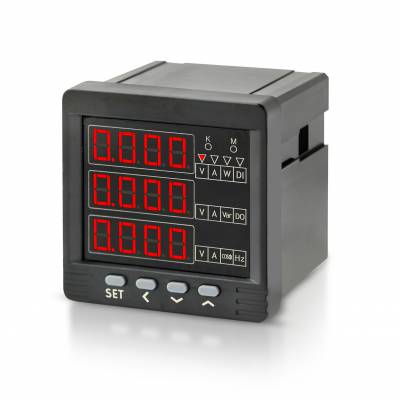

显示：三排LED数码管显示，可视度高

通讯：RS485通讯，MODBUS-RTU协议

输出：2路电能脉冲输出(脉冲常数10000imp/kwh)

扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比

配选：可附加模拟量4-20mA变送输出，开关量输入、开关量输出，上下限越限报警功能

用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理

功能特点

具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完工控计算机的组网通信。

安装方法

编辑 播报

1）.在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2）.取出仪表，松开定位螺丝，取下固定夹。

3）.将仪表安装插入配电柜的仪表孔中。

4）.插入仪表的固定夹，固定定位螺丝。

注：L-N为辅助电源 请按仪表外壳接线图正确接线！

辅助电源

多功能电力仪表具备通用的（AC/DC）开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V（AC/DC）电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请***所提供的电源适用于该系列产品，以上防止损坏产品。

A． 采用交流电源建议在火线一侧安装1A的保险丝。

B． 对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。

输入信号

产品采用了每个测量通道单独采集的计算方式，***了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。

说明：

A。 电压输入：输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT，在电压输入端须安装1A 保险丝。

B．电流输入：标准额定输入电流为***,大于***的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便于拆装。

C。要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！！（功率和电能）

D。 仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量的负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量显示的为相电压。
